FIXAČNÍ TECHNIKA
 Fixační lisy pro košile a halenky

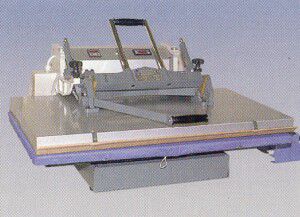

MANUALSTAR
Připojení 230 nebo 400 V
Teplota 0 - 200 st.C
Tlak 2 - 10 N/cm2
Plocha 600 x 200 mm
Příkon 1200 W
Rozměry 600 x 450 x 400 mm
Hmotnost 45 kg

Speciální pro límce: malý ruční lis s výrazným, rovnoměrně rozděleným nastavitelným mechanickým tlakem.



  • Fixace vložek při nízkém a středním tlaku
  • Vhodný pro LDPE a HDPE-vložky
  • Elektronický čas a regulace teploty
  • Nevyžadující údržbu
  • Není nutný tlakový vzduch !
  • Horní plocha 600 x 200 mm

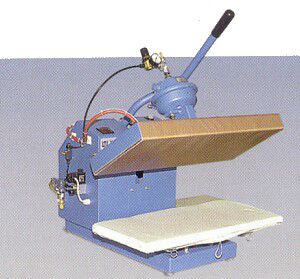

PRINTSTAR
Rozměry 610 x 740 x 550 mm
Hmotnost 75 kg
Napětí 220 V
Sp. el. energie 2,7 kW

Velikost lisovací plochy 600 x 300 mm

Lisovací deska nahoře: hladká, elektricky vyhřívaná, regulace pomocí precizního termostatu,

Nastavitelný od 0-300oC. Rovnoměrné vyhřívání plochy, lisovací deska potažena teflonem.

Lisovací stůl dole: bez vyhřívání, čalounění se silikonovou gumou a 6 mm Nomex-jehlový filc a potažen potahem Nomexnessel.



Postup lisování

Lisovací deska ručně klesne bez velké síly na lisovací stůl. Současně se automaticky zapne lisovací tlak. Po uběhnutí zvolené lisovací doby se lisovací deska zvedne ca. 1 cm od lisovacího stolu a může se lehce ručně otevřít.



Tlak lisování

Pneumatický válec, ca. 950 kg tlak při 7 bar dává nastavitelný tlak od 0-600 g/cm2.

Pokud bude potřeba vyšší lisovací tlak může se pomocí redukce čalounění lisovacího stolu

600 x 150 mm zvýšit lisovací tlak na ca. 1 kg/cm2.

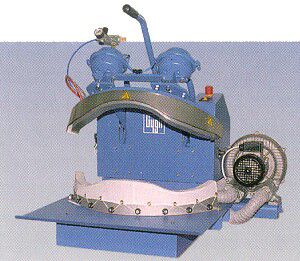

SEAMSTAR A
Rozměry 950 x 830 x 1000 mm
Sp. el. energie 3 kW
Tlak vzduchu 6 bar
Hmotnost 150 kg
Napětí 400 V / 50 Hz / 3 Ph

systémy jsou rozsáhlé koncepty lisování švů. Zahrnují pro toto použití specificky vyvinutý  poloautomatický lis a odpovídající tkanou pásku SEAMSTAR Ribbon 2530. Srovnatelné systémy jsou SEAMSTAR (TM) S pro boční švy a SEAMSTAR (TM) B pro sedlový šev.



Pro košile  s nemačkavou úpravou –Bügelfrei

Pro košile s touto úpravou se i po opětovném praní neobjeví žádné řasení švů.

Z tohoto důvodu se pro správnou optiku fixuje důležitý rukávový šev s páskou.



Jednoduchý pracovní postup

Vložkové pásky se všijí do rukávového švu a na SEAMSTARTM A termicky přifixují.

Košilový díl se položí na lisovací stůl a lisovací deska se ručně bez námahy uzavře. Pneumatický lisovací tlak se automaticky nasadí. Po uběhnutí zvolené doby tlaku se zvedne lisovací deska ca. 1 cm  od lisovacího stolu a může se lehce ručně otevřít.



Exklusivní tvary, které padnou

Obloukovitý tvar lisovacího stolu a lisovací desky zajišťují, že si předběžně zhotovený díl látky udrží svoji opravdovost, lehkost. Lisovací stůl a deska jsou potaženy teflonem.



Kontrolovatelný přítlačný tlak, regulovatelná teplota

Díky stupňovitě nastavitelnému přítlačnému tlaku od 0 do ca 1600 g/cm2 se bere na zřetel struktura vrchní lástky a zaručuje se tak textilní hmat v oblasti švu. Oba pneumatické válce zaručují vyrovnané rozdělení tlaku. Lisovací deska je elektricky vyhřívaná, teplota stupňovitě nastavitelná pomocí precizního termostatu mezi 0 a 250o C.



Efektně a bez nároku na údržbu

SEAMSTARTM A je jeden z poloautomatů v důležitém pracovním procesu košilové  a efektní výroby. Denní kapacita ca 500-800 dílů.



Přístroj je ve funkci a montáži jednoduchý. Náklady na údržbu a servisní práce jsou omezeny na minimum.



SEAMSTARTM Ribbon 2530

Celý koncept je postaven na použití fixační pásky. Elastická, tkaná polyesterová pásky s nánosem Polyamidu drží průramek po několika praní ve tvaru !

Textilní hmat a pěkná optika zůstávají zachovány.

SEAMSTARTM Ribbon 2530 se dodává v různých šířích.

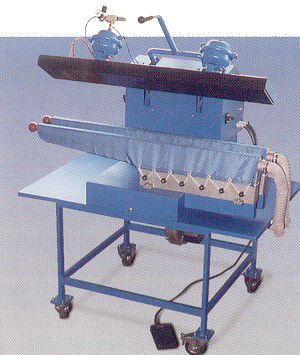

SEAMSTAR S
Rozměry 950 x 830 x 1000 mm
Sp. el. energie 3 kW
Tlak vzduchu 6 bar
Hmotnost 150 kg
Napětí 400 V / 50 Hz / 3 Ph

systémy jsou rozsáhlé koncepty lisování švů. Zahrnují pro toto použití specificky vyvinutý  poloautomatický lis a odpovídající tkanou pásku SEAMSTAR Ribbon 2530. Srovnatelné systémy jsou SEAMSTAR (TM) A pro průramekový šev a SEAMSTAR (TM) B pro sedlový šev.



Pro košile  s nemačkavou úpravou –Bügelfrei

Pro košile s touto úpravou se i po opětovném praní neobjeví žádné řasení švů.

Z tohoto důvodu se pro správnou optiku fixuje důležitý boční šev s páskou.



Jednoduchý pracovní postup

Vložkové pásky se všijí do bočního  švu a na SEAMSTARTM S se termicky přifixují.

Oba rukávy se současně položí na lisovací stůl a lisovací deska se ručně bez námahy uzavře. Pneumatický lisovací tlak se automaticky nasadí. Po uběhnutí zvolené doby tlaku se zvedne lisovací deska ca. 1 cm  od lisovacího stolu a může se lehce ručně otevřít.



Dlouhý šev

Lisovací stůl a lisovací deska jsou konstruovány tak, že oba rukávy jsou rychle a jednoduše umístněny v jejich plné délce v jednom pracovním vstupu a mohou být fixovány.





Kontrolovatelný přítlačný tlak, regulovatelná teplota

Díky stupňovitě nastavitelnému přítlačnému tlaku od 0 do ca 1600 g/cm2 se bere na zřetel struktura vrchní lástky a zaručuje se tak textilní hmat v oblasti švu. Oba pneumatické válce zaručují vyrovnané rozdělení tlaku. Lisovací deska je elektricky vyhřívaná, teplota stupňovitě nastavitelná pomocí precizního termostatu mezi 0 a 250o C.



Efektně a bez nároku na údržbu

SEAMSTARTM S je jeden z poloautomatů v důležitém pracovním procesu košilové  a efektní výroby. Denní kapacita ca 800 dílů.



Přístroj je ve funkci a montáži jednoduchý. Náklady na údržbu a servisní práce jsou omezeny na minimum.



SEAMSTARTM Ribbon 2530

Celý koncept je postaven na použití fixační pásky. Elastická, tkaná polyesterová pásky s nánosem Polyamidu drží průramek po několika praní ve tvaru !

Textilní hmat a pěkná optika zůstávají zachovány.

SEAMSTARTM Ribbon 2530 se dodává v různých šířích.

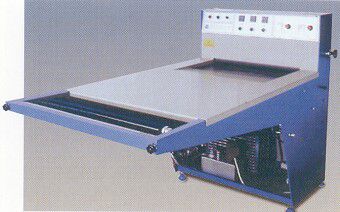

PR 10
Rozměry (š, d, v) 1000 x 19000 x 14000 mm
Hmotnost 450 kg
Teplota 0 - 200 st. C
Připojení do el. sítě 220/380 V, 3 fáze
Příkon 13 kW
Tlak vzduchu 6 barů
Přípoj vzduchu 1/8 "
  • Vysoká produktivita díky rychlému kontaktnímu ohřevu
  • spojené díly jdou zpět k operátorovi, k obsluze stačí pouze 1 osoba
  • integrovaná chladící stanice
  • zařízení na čištění pásky
PR 4
Pracovní šířka 60 cm 90 cm
Rozměry (š, d, v) 970x1200x1400 mm 1270x1200x1400 mm
Pracovní stůl 1600 mm 1900 mm
Připojení do el. sítě 380 V, 3 fáze 380 V, 3 fáze
Hmotnost 500 kg 650 kg
Příkon 9 kW 11,5 kW
Přípoj vzduchu 1,8 " 1,8 "
Tlak vzduchu 6 atm. 6 atm.
Teplota 0 - 240 st.C 0 - 240 st.C
Doba lisování 5 - 25 s 5 - 25 s
Tlak 200 - 4800 g/cm2 200 - 4800 g/cm2
  • Lisuje v nejlepší kvalitě při zachování držení, charakteru i struktury původní látky
  • Žádné změny barvy látky
  • Zvlášť nastavitelná teplota předohřívání a hlavního ohřívání
  • Nízká spotřeba energie a minimální náklady na prostoje

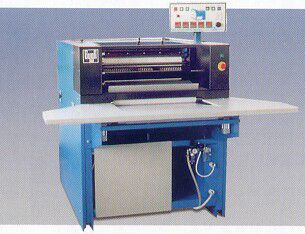

PR 5
Rozměry (š, d, v) 960x1200x1400 mm
Pracovní stůl 1600 mm
Připojení do el. sítě 380 V, 3 fáze
Hmotnost 530 kg
Příkon 9 kW
Přípoj vzduchu 1,8 "
Tlak vzduchu 6 atm.
Teplota 0 - 240 st.C
Doba lisování 5 - 25 s
Tlak 200 - 4800 g/cm2
  • Lisuje v nejlepší kvalitě při zachování držení, charakteru i struktury původní látky
  • Žádné změny barvy látky
  • Zvlášť nastavitelná teplota předohřívání a hlavního ohřívání
  • Nízká spotřeba energie a minimální náklady na prostoje

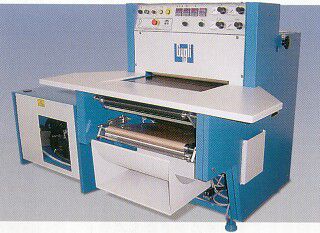

PR 4DH
Připojení 400V/3 fáze Pracovní šíře 60 cm 70 cm 90 cm 100 cm
Ext.chlazení 60 kg (95x38x72) šíře 100
0		 100
0		 100
0		 100
0
Připojení vzduchu ¼“ délka 125
0		 135
0		 155
0		 165
0
Tlak vzduchu 6 bar délka se stolem 155
0		 165
0		 185
0		 195
0
Teplota 0…200oC výška 143
0		 143
0		 143
0		 143
0
Doba lisování 2x4..39 s váha 650 750 850 950
Tlak 2 x < 57 N/cm2 el. spotřeba 22 kW 25 kW 27 kW 30 kW

Solidně stavěný fixační lis pro límce, manžety a ostatní malé díly.

Na něm se mohou šetrně a efektně zpracovávat všechny materiály.

Tato Gygli fixační technologie je přihlášena k patentování.



Nová technologie:

Dvojnásobné lisování s chlazením meziobvodem

Pomocí opakováného běhu termomechanického fixačního postupu s chlazením meziobvodem se může výrazně zvýšit kvalita spojení. Nejnižší hodnoty vlákna díky vedení lástky přes dva pásy. Bez změny zabarvení.



Komfortní pro obsluhu

Automatické zadní vedení lisovacího materiálu k obsluze, tady je možná přímá kontrola a potřebná jen jedna pracovní síla. Teploty, čas a tlak jsou zobrazeny přehledně na panelu přístroje. Vestavěné zařízení pro čištění pásu. Na tlačítku tlaku se stroj ochlazuje automaticky a také se sám vypíná.



Minimální údržba

Přes vysokou výbavu Gygli PR 4 DH se může výměna pásu provézt během krátké doby.

Bezúdržbová kuličková ložiska pro lisovací a otáčecí válce. Vysoká jistota provozu díky spolehlivé ovládací technice teflonových dopravních pásů.

Krátká doba zahřátí: 12 min na 180oC
 Fixační lisy pro DOB A HAKA
PR 8G

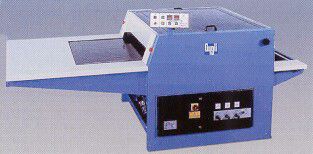

PR 8M

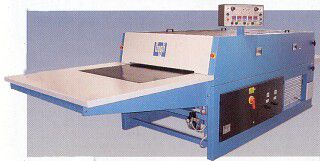

PR 8DH

  PR 8G PR 8M PR 8DH
Tepelný kontakt mm 1300 1100 2 x 750
Sp.energie/pracovní šíře 30 cm   4.2 kW
Sp.energie/pracovní šíře 60 cm   7 kW 10 kW
Sp.energie/pracovní šíře 75 cm 11 kW 9 kW 12 kW
Sp.energie/pracovní šíře 100 cm 14 kW 11 kW 15 kW
Sp.energie/pracovní šíře 110 cm
Sp.energie/pracovní šíře 122 cm 16 kW   17 kW
Sp.energie/pracovní šíře 140 cm 18 kW   22..25 kW
Sp.energie/pracovní šíře 160 cm 22 kW   25..30 kW
Sp.energie/pracovní šíře 183 cm     30..35 kW
Sp.energie/pracovní šíře 200 cm
Tepelný kontakt m/min při 15" 5.2 mm 4.0 mm 2 x 3.0 mm
Doba kontaktu v sec. 204 157 118
Přehehřívání Ano Ne Ne
Cladící stanice Ne Ne Ano
Délka verze A 3850 mm 3250 mm 4550 mm
Délka verze C se zpětným vedením pásu 4550 mm 4550 mm 4550 mm
Pracovní šíře mm +400 mm +400 mm +420 mm
Výška 1300 mm 1300 mm 1525 mm
Hmotnost kg 700..1100 400..800 600..1400
Čištění pásu 2x 2x 2x
Lisovací tlak N/cm2 0..50 0..50 2 x 0..50
Hodiny s stohovací vozík Na přání Na přání Na přání
 Speciální přístroje pro výrobu košil a halenek

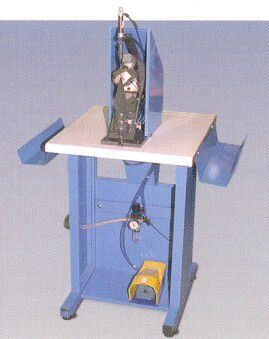

CP 201
Rozměry 70 x 50 x 110 cm
Přípoj vzduchu ¼“

Stroj na stříhání límců a obraceč

Snadno ovladatelný stroj, který zajišťuje stejnoměrné a racionální stříhání a obracení špiček límců.

Sada k stříhání je vhodná pro téměř všechny tvary límců, při změně modelu nevznikají žádné další náklady.

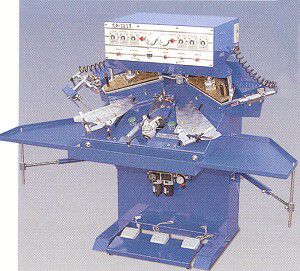

CP 323/303
Typ 323 T+S 323 AX 303 AX 313 AX
Rozměry (cm) 144x84x125 106x86x122 94x86x122 140x80x125
Hmotnost 160 kg 155 kg 130 kg 130 kg
Napětí 220V/50Hz 220V/50Hz 220V/50Hz 220V/50Hz
Příkon 1,5 kW 1,5 kW 1,5 kW 1,5 kW
Teplota 50-300 st.C 50-300 st.C 50-300 st.C 50-300 st.C
Spotřeba vzduchu 3-5 kg/cm2 3-5 kg/cm2 3-5 kg/cm2 3-5 kg/cm2
Přípoj vzduchu ¼“ ¼“ ¼“ ¼“
Produkce cca 2200 ks cca 2200 ks cca 2200 ks cca 2200 ks

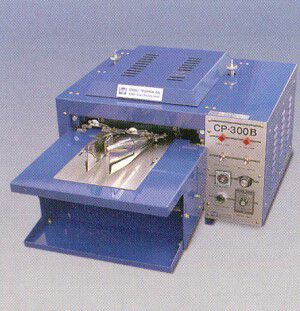

CP 300
Příkon 200 - 240 V / 50 Hz
Max. tlak 1 kg/cm2
Max. teplota 200 st.C
Ohřívač 2 kW
Motor 25 W
Rozměry 900 x 700 x 450 mm
Hmotnost 75 kg

Průběžný zažehlovač na kapsy, obruby rukávů, nárameníky a další drobné konfekční části.

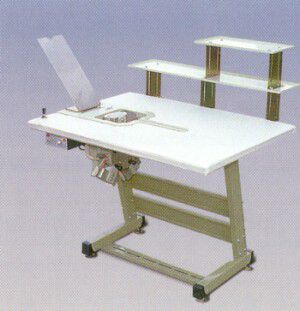

CP 127
Rozměry

113 x 70 x 85 cm
Připojení 220 V
Tlak vzduchu 6 bar

Skládací stůl na košile

s pěti otočnými, pneumatickými tvary hlav. Hlavy jsou vyhřívány pomocí regulovatelného termostatu. Stůl je komplet s podstavcem, papírovou-vodící deskou a nohy jsou výškově nastavitelné
